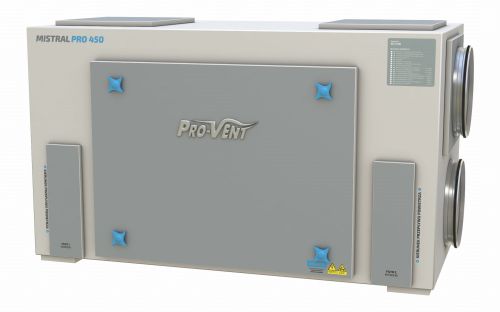

Mistral Pro 450 EC

MISTRAL PRO to linia central wentylacyjnych z wymiennikiem przeciwprądowym przeznaczona dla wymagających użytkowników. Kompaktowa obudowa centrali została zaprojektowana tak, by przy zwartej konstrukcji zapewnić pełną funkcjonalność i łatwość obsługi.

CENTRALA:

• Obudowa w kolorze białym, wykonana z tworzywa PVC, ocieplona i wygłuszona akustycznie
• Filtry powietrza – standardowo klasy G4.
• Bypass wymiennika z siłownikiem – w okresie letnim kiedy odzysk ciepła nie jest zalecany, kieruje powietrze nawiewane z pominięciem wymienników ciepła (wyposażenie standardowe).

AUTOMATYKA:

• Zabudowana wewnątrz urządzenia
• Sterowanie napięciem bezpiecznym – 12 V DC
• Regulator wydajności wentylacji:
  • regulator manualny RM4
  • regulator cyfrowy RC4, RC5, RC6
• Procesorowy układ przeciwzamrożeniowy poprzez:
  • wyłączenie nawiewu – dopuszczalne tylko w przypadku gdy temp. powietrza na wlocie centrali (czerpnia) nie spada poniżej –6°C
  • wbudowana elektryczna nagrzewnica wstępna PTC (wyposażenie dodatkowe)
  • kanałowa recyrkulacyjna przepustnica trójstronna (wyposażenie dodatkowe)

DANE TECHNICZNE:

SWM (system wentylacji budynków mieszkanych)
Klasa efektywności energetycznej - A
Jednostkowe zużycie energi (JZE) - 38,5 kWh/(m2 /rok)
Jednostkowy pobór mocy JPM - 0,18 W/m3 /h
Strumień objętości powietrza / spręż dyspozycyjny centrali:
- nawiew - 300–450 m3 /h / 555–305 Pa
– wywiew - 300–450 m3 /h / 540–300 Pa
SWNM (system wentylacji budynków niemieszkanych)
Wydajność projektowa SWNM - 450 m3 /h
Jednostkowa moc wentylatora JMWint - 352 W/(m3 /s)

WYPOSAŻENIE DODATKOWE:

• elektryczna nagrzewnica wtórna PTC – 1,5 kW / 230 V
• elektryczna kanałowa nagrzewnica wtórna Mistral ENO – 1,2 kW / 230 V AC
• wodna nagrzewnica/chłodnica kanałowa
• przepustnica trójstronna (GWC, recyrkulacja) – 12 V DC
• przepustnica trójstronna (GWC, recyrkulacja) – 230 V AC

AKUSTYKA:

Poziom hałasu emitowany przez centralę wentylacyjną w czasie pracy:

• Na zewnątrz - 28-55dB
• Wywiew - 29-61dB
• Nawiew - 32-63dB

W zależności od wymagań centrala może być wykonana w dwóch wersjach strony, tj. jako prawa lub lewa. Patrząc od strony pokrywy inspekcyjnej, czerpnia i wyrzutnia może się znajdować z prawej lub lewej strony obudowy.

Dodatkowo istnieje kilka wariantów wyprowadzeń króćców centrali, zgodnie z rysunkami zamieszczonymi poniżej. Wyprowadzeń zgodnie z przedstawionymi wariantami instalator może dokonać samodzielnie podczas montażu centrali.

Warianty 5–9 wymagają zastosowania większej liczby króćców, dodatkowe króćce instalator zamontować może w dowolnym momencie. Dodatkowe króćce są płatne.

Mocowanie wentylatorów odbywa się na etapie produkcji i samodzielna zmiana wyprowadzeń przez instalatora nie jest możliwa.
