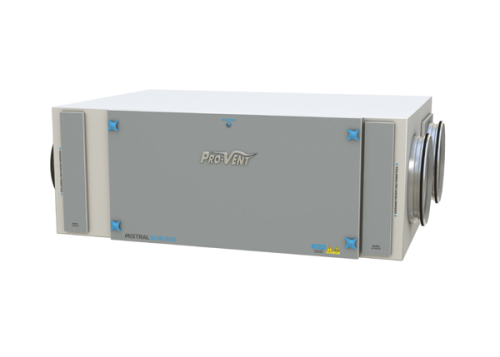

Mistral Slim 800 EC

MISTRAL SLIM to linia central wentylacyjnych przystosowanych do montażu w przestrzeni sufitu podwieszanego. W centralach zastosowano wymiennik przeciwprądowy zapewniający wysoką sprawność odzysku ciepła oraz szczelną przepustnicę bypassu sterowaną siłownikiem. W ofercie dostępnych jest 6 central o wydajnościach od 300 do 1600 m3/h.

We wszystkich centralach zastosowano wentylatory renomowanych producentów, których konstrukcja gwarantuje niezawodną oraz ekonomiczną pracę urządzenia. Zastosowanie wentylatorów o dużych średnicach pracujących przy stosunkowo niskich obrotach gwarantuje bardzo cichą i ekonomiczną pracę urządzenia (niskie zużycie energii) przy jednoczesnym zachowaniu dużego sprężu dyspozycyjnego central.

Kompaktowa obudowa centrali została zaprojektowana tak, aby przy zwartej obudowie zapewnić pełną funkcjonalność i łatwość obsługi. Konstrukcja central umożliwia wykonanie wszystkich czynności obsługowych i serwisowych od strony pokrywy inspekcyjnej. Ogranicza to wymaganą przestrzeń obsługową, upraszczając obsługę oraz ułatwiając jednocześnie zabudowę urządzenia. Dodatkową zaletą jest możliwość samodzielnego dostosowania króćców wyrzutowych centrali zgodnie z opisem wariantów wykonania. Pracą central steruje zintegrowana automatyka. Automatyczne sterowanie pracą przepustnicy bypassu (odzysku ciepła) umożliwia optymalne pasywne chłodzenie pomieszczeń np. powietrzem nocnym. Obudowa urządzenia wykonana z klejonego PVC z dodatkową izolacją akustyczną i termiczną zapewnia dużą szczelność oraz sztywność obudowy przy zachowaniu doskonałych właściwości izolacyjnych i akustycznych.

CENTRALA:

• Obudowa w kolorze białym, wykonana z tworzywa PVC, ocieplona i wygłuszona akustycznie
• Filtry powietrza – standardowo klasy G4.
• Bypass wymiennika z siłownikiem – w okresie letnim kiedy odzysk ciepła nie jest zalecany, kieruje powietrze nawiewane z pominięciem wymienników ciepła (wyposażenie standardowe).

AUTOMATYKA:

• Zabudowana wewnątrz urządzenia
• Sterowanie napięciem bezpiecznym – 12 V DC
• Regulator wydajności wentylacji:
  • regulator manualny RM4
  • regulator cyfrowy RC4, RC5, RC6
• Podłączenie regulatora wydajności wentylacji przewodem 1 × UTP kat. 5 (8 żył)
• Zasilanie centrali wentylacyjnej:
  • gniazdo 1-fazowe ze stykiem ochronnym 230 V AC
  • zalecane zabezpieczenie nadprądowe min. B16.
• Procesorowy układ przeciwzamrożeniowy poprzez:
  • wyłączenie nawiewu – dopuszczalne tylko w przypadku gdy temp. powietrza na wlocie centrali (czerpnia) nie spada poniżej –4°C
  • wbudowana elektryczna nagrzewnica wstępna PTC (wyposażenie dodatkowe)
  • kanałowa recyrkulacyjna przepustnica trójstronna (wyposażenie dodatkowe)

DANE TECHNICZNE:

SWM (system wentylacji budynków mieszkanych)
Klasa efektywności energetycznej - A
Jednostkowe zużycie energi (JZE) - 37,49 kWh/(m2 /rok)
Jednostkowy pobór mocy JPM - 0,22 W/m3 /h
Strumień objętości powietrza / spręż dyspozycyjny centrali:
- nawiew - 600–800 m3 /h / 320–175 Pa
– wywiew - 600–800 m3 /h / 325–180 Pa
SWNM (system wentylacji budynków niemieszkanych)
Wydajność projektowa SWNM - 800 m3 /h
Jednostkowa moc wentylatora JMWint - 364,5 W/(m3 /s)
Sprawność cieplna - 93-80%
Pobór mocy: wentylatory - 40–300 W
– max wentylatory - 340 W
– nagrzewnica wstępna PTC - 2000 W
Zasilanie centrali - 230 V AC
Wymiary filtra - harmonijkowy 380 × 385 × 19 mm
Średnica króćców wentylacyjnych - 280 mm
Wymiary gabarytowe (wys.×dł.×gł.) - 430× 1160 × 800 mm
Masa centrali - 79 kg

WYPOSAŻENIE DODATKOWE:

• elektryczna nagrzewnica wtórna PTC – 2,5 kW / 230 V
• elektryczna kanałowa nagrzewnica wtórna Mistral ENO – 3 kW / 230 V AC, ∅250
• wodna nagrzewnica/chłodnica kanałowa ∅250
• przepustnica trójstronna (GWC, recyrkulacja) – 12 V DC
• przepustnica trójstronna (GWC, recyrkulacja) – 230 V AC, ∅250

AKUSTYKA:

Poziom hałasu emitowany przez centralę wentylacyjną w czasie pracy:

• Na zewnątrz - 30-58dBA (poziom maksymalny - 62dBA)
• Wywiew - 33-63dBA (poziom maksymalny - 66dBA)
• Nawiew - 35-66dBA (poziom maksymalny - 69dBA)

W zależności od wymagań centrala może być wykonana w dwóch wersjach strony, tj. jako prawa lub lewa. Patrząc od strony pokrywy inspekcyjnej, czerpnia i wyrzutnia może się znajdować z prawej lub lewej strony obudowy.

Dodatkowo istnieje kilka wariantów wykonania centrali w zależności od wyprowadzenia króćców przyłączeniowych, zgodnie z rysunkami poniżej.

Standardowo na centrali wykonane są zawsze 4 otwory wyrzutowe, z czego 2 są zaślepione. Wyprowadzeń zgodnie z przedstawionymi wariantami instalator może dokonać samodzielnie podczas montażu centrali.

Warianty 5–9 wymagają jedynie zastosowania większej liczby króćców, dodatkowe króćce instalator zamontować może w dowolnym momencie. Dodatkowe króćce są płatne.
